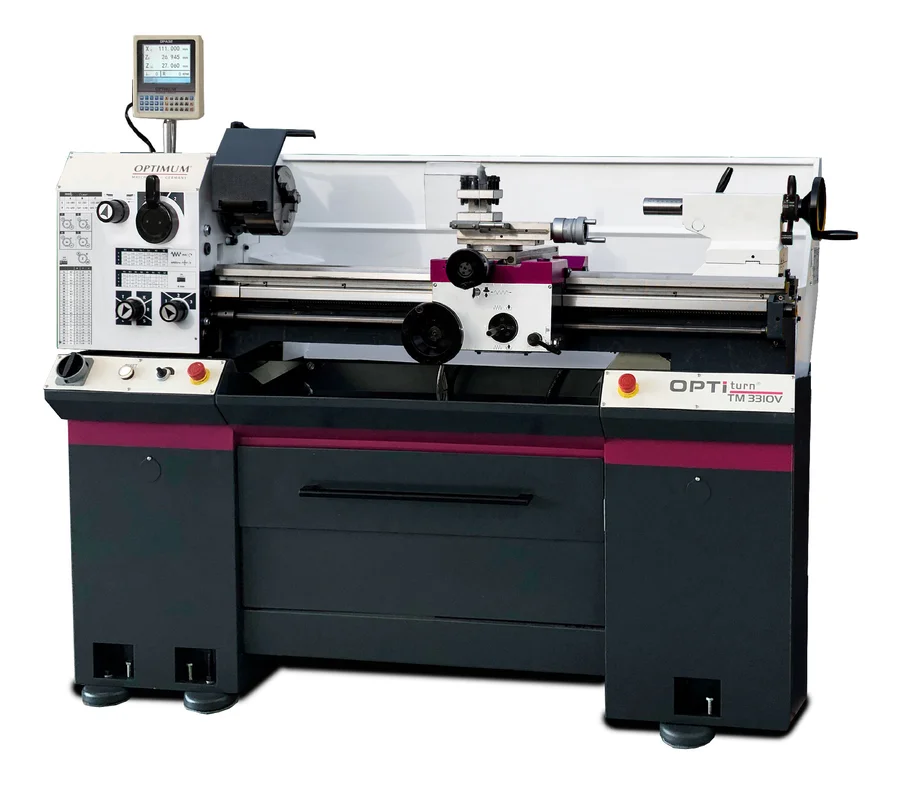

Optimum Optiturn TM3310V Tokarka do metalu 1000 mm 400V Funkcje specjalne
W pełni wyposażona tokarka do metalu z przekładnią olejową, z falownikiem Siemens z napędem vario, z cyfrowym odczytem DPA32-3 zamontowanym na 3 osiach.
Hartowane indukcyjnie i precyzyjnie szlifowane prowadnice łoża pryzmowego
Gwarantowana dokładność współosiowości końcówki wrzeciona lepsza niż 0,015 mm
Komponenty elektryczne Siemens lub Schneider
Wszystkie prowadnice klinowe po regulacji.
Wysokie i precyzyjne wykończenie
Płynnie działający napęd posuwu z zaokrąglonymi, hartowanymi i szlifowanymi kołami zębatymi, pracującymi w kąpieli olejowej.
Obrót w lewo/prawo za pomocą dźwigni na wózku
Wrzeciono kontrapunktu jest hartowane i polerowane
Perfekcyjnie zamontowany wał główny zapewnia wysoką nośność dzięki precyzyjnym łożyskom kulkowym
Z odczytem cyfrowym DPA32-3 zamontowanym na 3 osiach
– Przyjazna dla użytkownika klawiatura membranowa, odporna na zachlapania, uszczelniona i bez połysku
– Dostarczany czujnik do wykrywania prędkości wrzeciona
– Bardzo wysoka dokładność pracy
– Znaczne skrócenie czasu produkcji
– Zmniejszony poziom błędów
– Wyświetlacz: oś X, Y / Z0, Z z 8 cyframi LED (pierwsza cyfra)
Przetwornica częstotliwości Sinamics G120D:
– Zintegrowana funkcja
– EMV klasy C2 zgodnie z normą EN 61800-3
– Integracja bezpieczeństwa
– Oszczędność energii do 20%
– Nie są wymagane rezystory hamowania
– Spójne, znormalizowane połączenie wtykowe
– Wytrzymała płaska konstrukcja (IP65)
– Informacje zwrotne, niski zwrot do sieci
– Bezpośrednie przełączanie
– Szybsze hamowanie
– Prosty/szybki wyświetlacz diagnostyczny za pomocą diod LED.
– Rozszerzone funkcje bezpieczeństwa STO i SLS
STO – moment zadziałania zabezpieczenia zgodnie z normą EN61800-5
SLS – prędkość ograniczona przez zabezpieczenie zgodnie z EN61800-5
Trumpy
Z mocnym silnikiem 1,5 kW
Z hamulcem elektromagnetycznym
Oprawy oświetleniowe LED do maszyn
Z odczytem cyfrowym zamontowanym na 3 osiach.
Rama z blachy stalowej i kolektor wiórów
Bezstopniowa regulacja prędkości falownika Siemens
Bezpieczeństwo
Oddzielny wyłącznik awaryjny (lewy i prawy, oddzielny przycisk uruchamiania i zatrzymywania)
Napięcie bez obciążenia; przyciski sterujące niskiego napięcia 24 V
Mikrowyłączniki w skrzyni biegów i osłonach uchwytu
Ścianka przeciwbryzgowa i tacka na wióry; duża osłona dłuta z oświetleniem LED
Ekranowanie Leispil
Hamulec elektromagnetyczny
Kółka testowane zgodnie z normą EN23125
Dźwignie przełączające przetestowane zgodnie z cyklem życia EN ISO 13849
Zastosowania
Toczenie płaskie, wzdłużne i poprzeczne, fazowanie, toczenie stożkowe i gwintowanie
Pracownicy domowi, warsztaty do toczenia bębnów hamulcowych, ośrodki szkoleniowe i szkoły, ogólna konserwacja, dział badawczo-rozwojowy
Dane techniczne
Napięcie V 400
Moc kW 1,5
Wysokość środka mm 165
Odległość środkowa mm 1000
Średnica obrotu nad łóżkiem mm 330
Średnica obrotu nad prowadnicą mm 216
Szerokość łóżka mm 190 Głowica
Liczba prędkości 6
Prędkość wrzeciona min-1 14-2800
Spilkonus MK 5
Blokada krzywkowa wrzeciona DIN55029 D1-4
Otwór wrzeciona mm 38
Posuw wzdłużny mm/O 0,02 -0,4 (24)
Posuw poprzeczny mm/O 0,01 – 0,2 (32)
Gwintowanie metryczne M 0,4 – 10 (29)
Gwint calowy Gg/1″ 56 – 4
Przecinak do podjazdów mm 90
Odległość przesuwu suwaka poprzecznego mm 168
Wysokość uchwytu dłuta mm 16×16
Luźna głowica Konus MK 3
Głowica luźna mm 100 (ø38)
Waga kg 440.00
Wymiary (dł. x szer. x wys.) mm 1760×745 x1590
Zakres dostawy
Jeden uchwyt z 3 szczękami ø 160 mm, montaż bezpośredni
Tuleja redukcyjna MK5 – MK3
2 Stałe centra MK3
Zestaw kół zapasowych
Klawisze sterujące
Wypełniony wysokiej jakości olejem przekładniowym
Instrukcja obsługi, oznaczenia, znak CE i certyfikat CE zgodnie z dyrektywą maszynową 2006/42/CE i dyrektywą EMC 2014/30/CE
