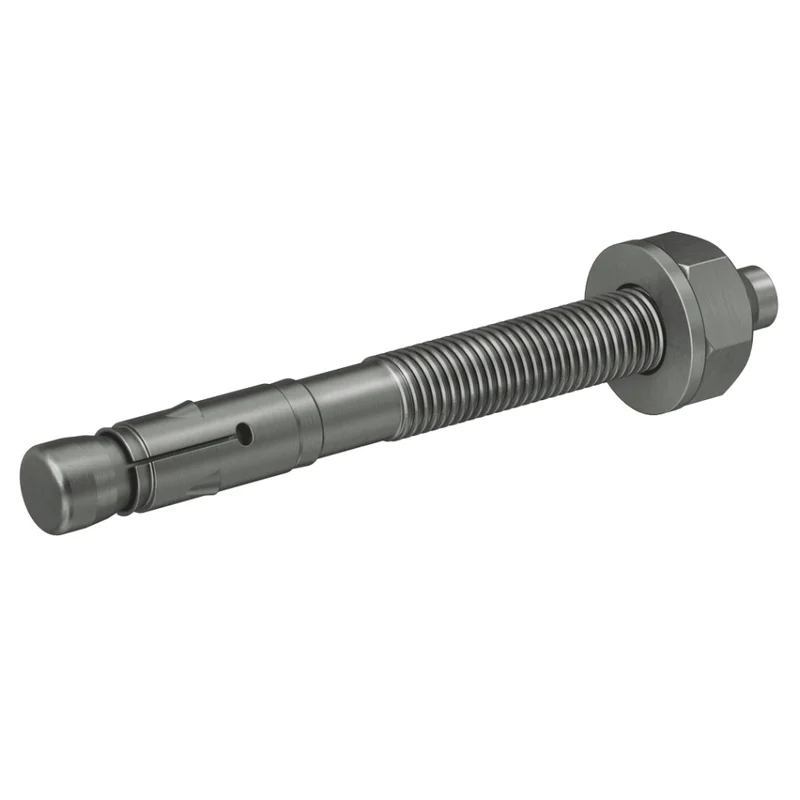

Fischer 501403 Doorsteekanker FAZ II 10/10 roestvast staal A4 50 jednostek
Kotwa ze stali nierdzewnej do najtrudniejszych zastosowań w betonie. Mocne i elastyczne. Mocna i elastyczna. Kotwa wklejana fischer FAZ II A4 to kotwa ze stali nierdzewnej spełniająca najwyższe wymagania. Kotwa ta zabezpiecza duże obciążenia w spękanym betonie. Dzięki prostemu montażowi, kotwa FAZ II A4 może być używana szczególnie elastycznie. Sprawdzony zacisk rozpierający prowadzi ładunki szczególnie niezawodnie w betonie i zapewnia najwyższą nośność. Wersja ze stali nierdzewnej umożliwia mocowanie ładunków na zewnątrz. Stalowa kotwa idealnie nadaje się na przykład do mocowania balustrad, wsporników, konstrukcji stalowych i bram.
Zalety
Dzięki sprawdzonemu zaciskowi rozpierającemu możliwe jest uzyskanie największego udźwigu. W związku z tym wymagana jest mniejsza liczba punktów mocowania i mniejsze płyty kotwiące.
Mniejsza liczba uderzeń młotkiem i minimalny poślizg przy dokręcaniu zapewniają zauważalnie łatwiejszą i wygodniejszą aplikację.
Międzynarodowe homologacje gwarantują optymalne bezpieczeństwo i najlepszą wydajność. Zatwierdzenia te obejmują również zastosowania w strefach trzęsień ziemi (Seismik).
Cechy charakterystyczne
Mocne mocowanie: zacisk rozpierający gwarantuje największą nośność.
Mniejsza liczba punktów mocowania i mniejsze płyty kotwiące oszczędzają czas i koszty.
Łatwy montaż: mniej uderzeń młotkiem i minimalny poślizg przy dokręcaniu.
Oszczędza to czas i energię.
Stal nierdzewna: maksymalne bezpieczeństwo na zewnątrz.
Zastosowania
Konstrukcje stalowe, balustrady, konsole, drabiny, korytka kablowe, maszyny, schody, ogrodzenia, systemy fasadowe, konstrukcje drewniane.
Materiały budowlane
Zatwierdzony dla: Beton C20/25 do C50/60, spękany i niespękany
Nadaje się również do: Beton C12/15 Beton C80/95 (dostępna klasyfikacja)
Zatwierdzenie
ETA-05/0069 DoP nr 0009 DoP nr 0081 DoP nr 0121 DoP nr 0756-CPD-0062 ESR-2948
Montaż
FAZ II nadaje się do montażu przelotowego i przedniego; w pewnych warunkach nadaje się również do montażu zdalnego.
Przed montażem należy ustawić nakrętkę sześciokątną w optymalnym położeniu (kołek wsuwany wystaje ok. 3 mm z nakrętki sześciokątnej).
Po przyłożeniu momentu obrotowego śruba stożkowa jest wciągana do zacisku rozpieracza, dociskając go do ściany otworu.
Odciążenie głowicy umożliwia łatwe korzystanie z kotwicy.
W przypadku instalacji seryjnej zalecamy użycie mocowania śruby kotwiącej FABS.
Dane techniczne
Zatwierdzenie Zatwierdzenie ICC
Zatwierdzenie sejsmiczne C1/C2
Średnica otworu d0 10 [mm]
Min. głębokość otworu do montażu przelotowego h2 85 [mm]
Długość wtyczki l 95 [mm]
Maks. długość użytkowa podnośnik, stojak/podnośnik, czerwony tfix 10/30 [mm]
Gwint Ø x długość M 10 x 53 [mm]
Szerokość klucza SW 17 [mm]
Dostarczane w standardzie
50 jednostek
